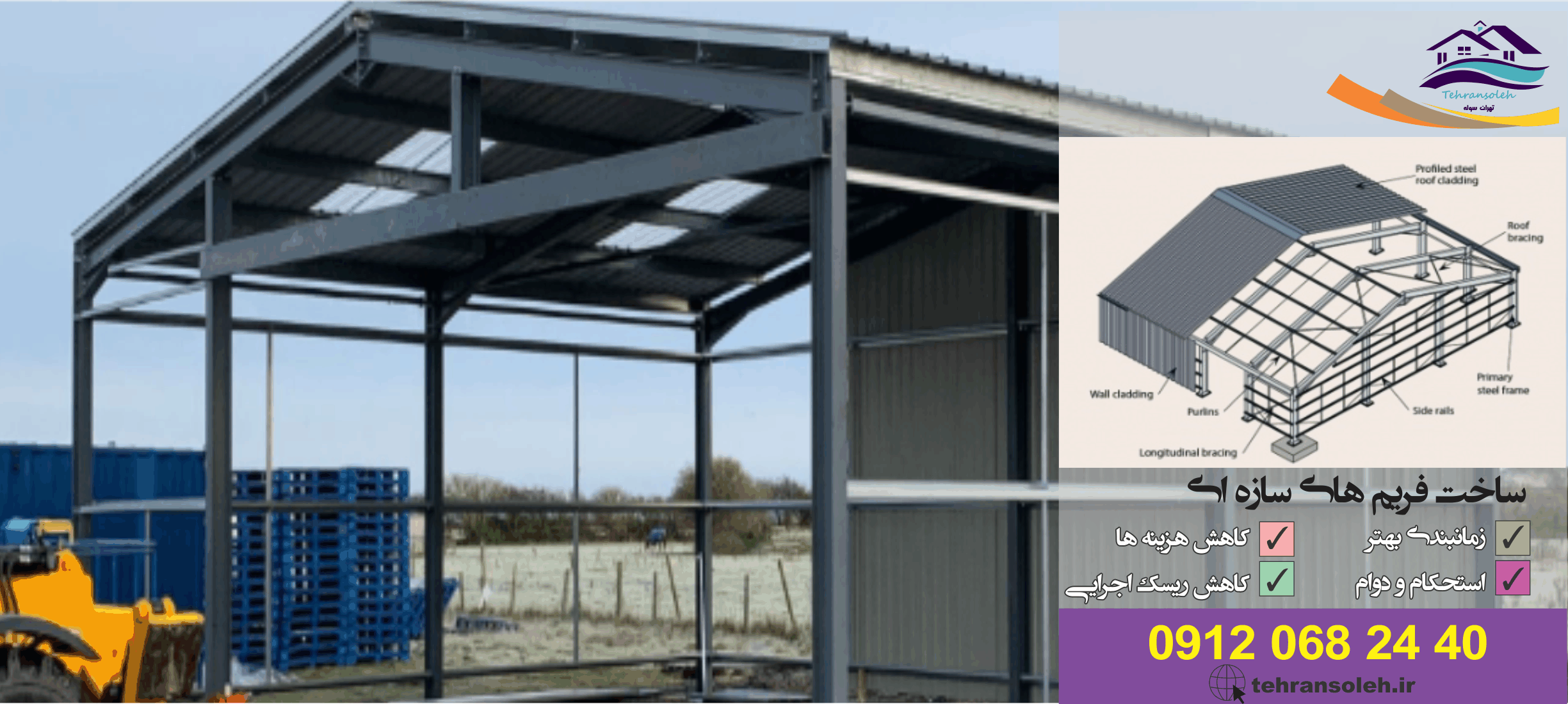

طراحی و ساخت فریمهای سازهای توسط شرکت تهران سوله
| شرکت تهران سوله با بهرهگیری از تیم مهندسی متخصص، خدمات جامع طراحی، تولید و نصب فریمهای سازهای برای سولههای صنعتی ارائه میدهد. این خدمات به طور یکپارچه شامل تحلیل بارگذاری، طراحی مهاربندی، تهیه نقشههای اجرایی، تامین مصالح باکیفیت، فرآیند جوشکاری و اتصالات استاندارد سوله، و اجرای دقیق در محل پروژه است. هدف اصلی شرکت تهران سوله، ایجاد سازههای ایمن، کارآمد و اقتصادی است که امکان استفاده بهینه از فضا را فراهم نماید و در برابر بارهای باد و زلزله با مقاومت مناسب عمل نماید. |
مهندس میرزایی 09120682440
ویژگیهای کلیدی ساخت فریم های سازه ای
- طراحی مهاربندی و فریمهای سازهای متناسب با موقعیت جغرافیایی و کدهای ساختمانی محلی
- استفاده از مصالح فولادی با پوشش مناسب برای مقاومت در برابر خوردگی
- اتصالات استاندارد و کنترلشده (جوشکاری و پیچ و مهره با گریدهای مقاوم در برابر خستگی)
- مدلسازی دقیق با نرمافزارهای تخصصی (مثلاً ETABS، SAP2000، Tekla) برای تحلیل ایمن
- اجرای دقیق در سایت به همراه کنترل کیفیت و ایمنی کارگاه
- خدمات یکپارچه از طراحی تا بهرهبرداری و ارائه چک لیستهای فنی
مزایای ساخت فریم های سازه ای
|
|
|
|
خدمات جانبی ساخت فریم های سازه ای
- مشاوره مهندسی اولیه و ارزیابی پروژه
- تهیه نامههای طراحی و تاییدیههای اجرایی
- بازرسیهای کیفی و پذیرش نهایی قبل از تحویل به کارفرما
مهندس میرزایی 09120682440
فریم های سازهای پایههای اصلی هر سوله فلزی هستند که بارهای قائم و جانبی را به مهاربندیها و سطحها منتقل میکنند. طراحی و اجرای دقیق این فریمها، ایمنی، کارایی فضا و طول عمر سازه را تعیین میکند. در این مقاله به اصول طراحی، مصالح، روشهای اجرا و نکات عملی میپردازیم.
۱. هدف فریم
- سوله فلزی با ترکیب قابهای فولادی سبک و سقفهای شیبدار یا تخت شکل میگیرد. فریم سازهای به عنوان ستونها و تیرهای اصلی، بارهای سازهای را در برابر باد، زلزله و بارهای فنی مانند وزن پوشش و تجهیزات تحمل میکند.
- اهداف اصلی: ایمنی سازه، قابلیت استفاده مطلوب از فضا، سهولت اجرا و اقتصادی بودن پروژه.
۲. اصول طراحی فریمهای سازهای
- بارگذاری:
- بار قائم: وزن ساختمان، پوشش، سقف، نورگیرها و تجهیزات.
- بار جانبی: باد و زلزله. بسته به موقعیت جغرافیایی، ضریبهای بارگذاری باید دقیق محاسبه شوند.
- نسبت و ابعاد فریم:
- ابعاد استاندارد تیرها و ستونها براساس بارهای طراحی و طول دهانه تعیین میشود.
- استفاده از مهاربندیها (X یا Vierendeel) برای کاهش لنگش و افزایش سختی مطلوب است.
- مصالح:
- فولاد گالوانیزه یا فولاد کربنی با پوشش مناسب برای مقاومت در برابر خوردگی.
- اتصالات: جوشکاری، پیچ و مهره با گریدهای مقاوم در برابر خستگی و بارهای دینامیکی.
- پایداری و ایمنی:
- طراحی مهاربندها برای رفتار سختگیرانه در برابر باد شدید و زلزله.
- در نظرگیری رفتار دینامیکی ساختمان در هنگام وقوع رویدادهای شدید.

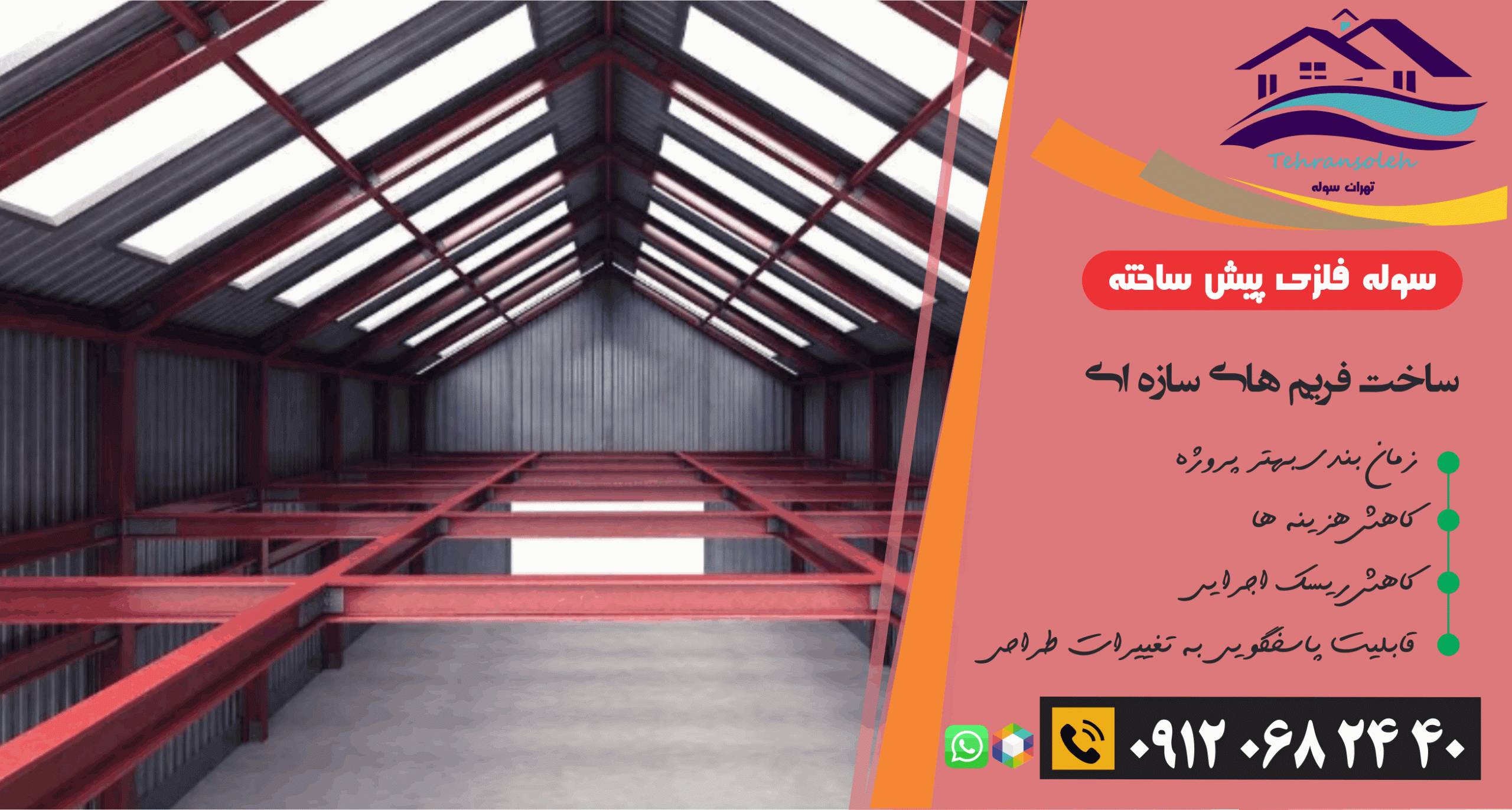

۳. اجزا و ترکیب ساخت فریم های سازه ای
| ستونها | بارهای عمودی را به فونداسیون منتقل میکنند. اغلب از شکلهای I یا C با مقاطع مناسب استفاده میشود. |
| تیرهای اصلی | بارهای عمودی و افقی را از سقف به ستونها منتقل میکنند. |
| مهاربندیها | برای مقاومت در برابر بارهای جانبی طراحی میشوند. |
| صفحه اتصال و اتصالات | نقش حیاتی در انتقال نیروها دارند؛ اتصالات محکم و با کیفیت باعث کاهش ترکخوردگی و افزایش سختی میشود. |
| فونداسیون | پایهای که نیروهای فریم را به خاک منتقل میکند. انتخاب نوع فونداسیون (سطحی، گسترده یا پیهای عمیق) بر اساس بارگذاری و خاک محل تعیین میشود. |
۴. روشهای اجرایی
- طراحی و نقشهکشی:
- استفاده از نرمافزارهای تخصصی مانند ETABS، SAP2000 یا Tekla Structures برای مدلسازی و تحلیل ایمن رایانهای.
- تهیه نقشههای اجرایی دقیق برای برش، سوراخکاری و مونتاژ.
- اجرای فریم:
- آمادهسازی بستر کار، کنترل سطح و ترازол.
- برش و آمادهسازی قالبها و قطعات فولادی با دقت ابعادی.
- مونتاژ در کارگاه یا محل پروژه و انجام اتصالات به صورت تیمی.
- کنترل کیفیت و بازرسی:
- انجام بازرسیهای UT/RT برای اتصالات جوشی در صورت نیاز.
- بررسی همسطحی و همراستایی فریمها در طول اجرای پروژه.
- الزامات ایمنی:
- رعایت استانداردهای کار در ارتفاع، تجهیزات ایمنی کارگر، و مدیریت ریسک.
۵. نکات کلیدی برای کارآمدی پروژه
- طراحی دقیق با درنظر گرفتن تغییرات احتمالی: طول دهانه، ارتفاع شیب و بارگذاریهای باد و زلزله در ناحیه پروژه.
- انتخاب مواد با کیفیت و پوشش مناسب برای مقاومت در برابر خوردگی و شرایط محیطی.
- برنامهریزی منظم برای زمانبندی نصب و هماهنگی با تأمینکنندگان ورق پوشش و اتصالات.
- استفاده از عملیاتی بودن فناوریهای BIM جهت هماهنگی بهتر در نقشهها و اجرای پروژه.
- توجه به قابلیت بازسازی و گسترش در آینده: طراحی فریم باید امکان توسعه فضا را فراهم کند.
۶. نمونه بخشهای اجرایی پیشنهادی ساخت فریم های سازه ای
| نمونه ستونها | مقطع IPE یا HSS با مقاومت کافی و پوشش گالوانیزه. |
| نمونه تیرهای اصلی | مقطع I یا H با ابعاد مناسب براساس بارگذاری. |
| مهاربندها | استفاده از اعضای فولادی با ضریب ایمنی مناسب، گرههای مهاربندی به دقت پیکربندی میشوند. |
| اتصالات | پیچهای مخصوص سازهای یا جوشهای CFA، با کنترل کیفیت مناسب. |
سولههای پرکاربرد و سوله اسپیس فریم
سوله یکی از پرکاربردترین سازههای صنعتی و کارگاهی ست که در پروژههای مختلف از جمله صنعتهای سنگین تا فضاهای نمایشگاه و رویدادهای موقت به کار میرود. در بین انواع سولهها، دو دسته با ویژگیهای بارز حضور دارند: سولههای فلزی معمولی و سولههای اسپیس فریم که هر دو از فلز مقاوم و سبک ساخته میشوند و قابلیتهای خاصی مانند ایجاد شیب و انعطافپذیری طرح را ارائه میدهند.

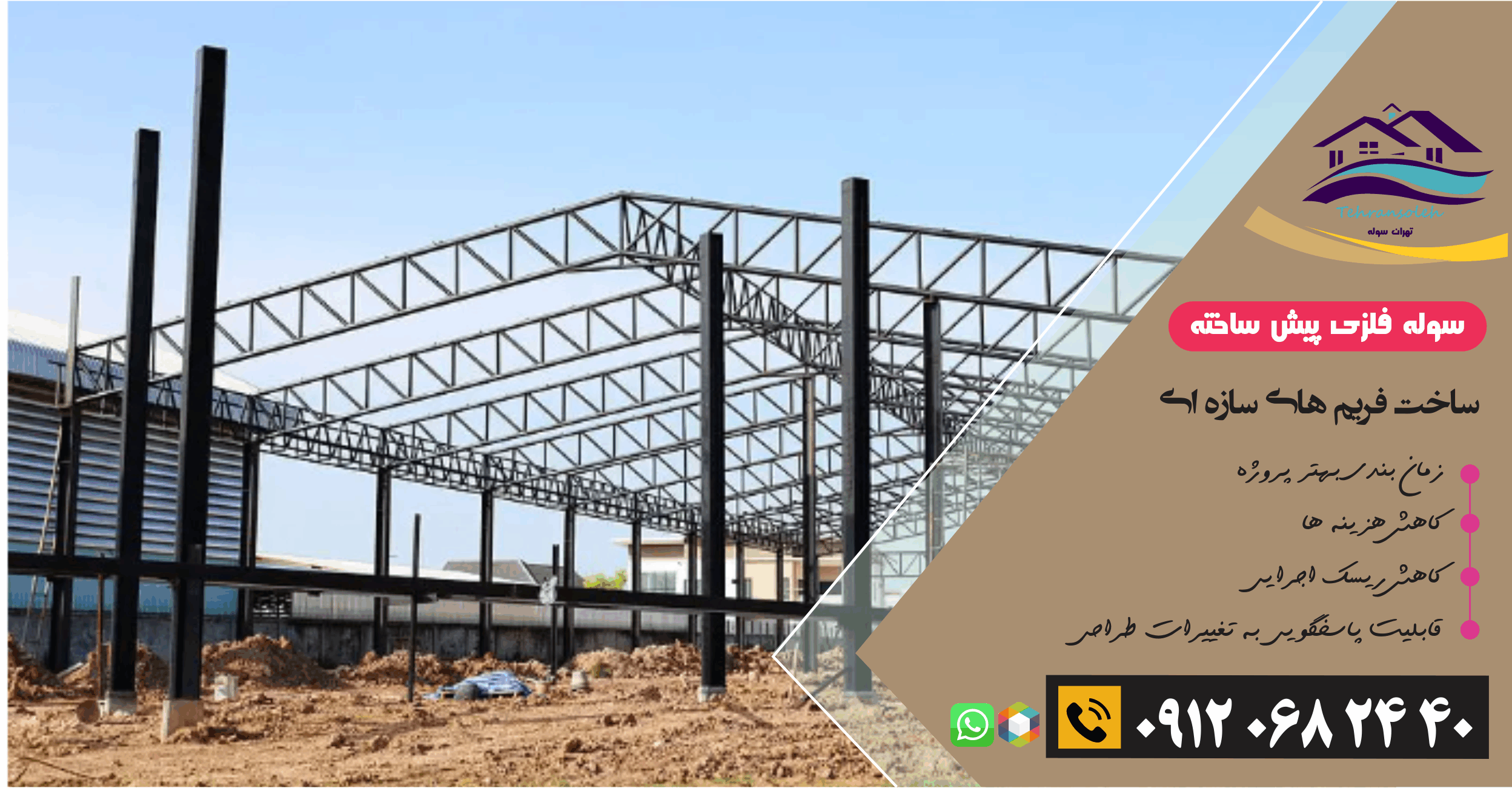

۱) سولههای فلزی استاندارد و اجزای اصلی سازهای
سولههای فلزی با قاب و ستونهای مشخص ساخته میشوند و برای اجرای پروژههای صنعتی از اهمیت بالایی برخوردارند. آشنایی با اجزای اصلی یک سوله فلزی ضروری است تا بتوان طراحی، محاسبههای سازهای و اجرای کار را به درستی پیش برد. اجزای کلیدی این دسته عبارتند از:
- قاب سوله: ساختار اصلی و چارچوب سازه را تشکیل میدهد.
- پرلین (Purlin) یا لاپه: تکیهگاههای افقی که پوشش سقف را نگه میدارند.
- لاپه جانبی یا گیرت: تقویتکنندههای جانبی برای پایداری پوشش سقفی.
- میل مهارهای سقفی یا سگراد (Seg Rod): اعضای اتصالدهنده میان پوشش و قاب.
- استرات (Strut): عناصر کاهنده و پایدارکننده در راستای عمود بر قابها.
- مهاربندهای اصلی قائم: عضو مقاوم در برابر نیروهای جانبی و فراهمکننده پایداری کلی سازه.
۲) سوله اسپیس فریم: انعطافپذیری و شیبدار بودن سقف
سوله اسپیس فریم یکی از پرطرفدارترین انواع سولههای عمرانی است که به دلیل انعطافپذیری بالا و امکان ایجاد شیب در سقف، در کاربریهای متنوعی از جمله تشکیل نمایشگاهها و کارگاههای موقت کاربرد دارد. این نوع سوله از فلز مقاوم و سبک ساخته میشود و طراحیهای هندسی متنوعی را میتواند پشتیبانی کند. ویژگیهای کلیدی این دسته عبارتاند از:
- قابلیت ایجاد شیب سقف و طراحیهای هندسی مختلف به کارگیری در پروژههای گوناگون.
- استفاده از فلز سبک اما مقاوم که امکان ساخت با ابعاد و اشکال مختلف را فراهم میکند.
- کاربرد گسترده در فضاهای نمایشگاهی، کارگاهها و پروژههای عمرانی که به پوششهای منحصر به فرد و جذاب نیاز دارند.
در پایان:
ساخت فریمهای سازهای برای سوله فلزی با برنامهریزی دقیق، انتخاب مصالح باکیفیت و اجرای دقیق اتصالات، به ایمنی، کارایی و دوام سازه میانجامد. با استفاده از مدلسازی کامپیوتری و اجرای منظم، میتوانید پروژهای بس कीفی و اقتصادی ارائه دهید.
