طراحی کارآمد با مدل سازی سهبعدی سوله، ارزیابی و کیفیت فضاهای کاربری
باوجود پیچیدگیهای هندسی و بارهای عملیاتی موجود در کارگاهها و واحدهای تولیدی، مدلسازی سهبعدی سوله به عنوان ابزار کلیدی برای شبیهسازی رفتار مکانیکی، ارزیابی پاسخ دینامیکی و بررسی نقاط ضعف کنش-ناشناس ساختار مطرح میشود. در این مقاله، با ترکیب روشهای هندسهای، المان محدود و دادههای ورودی از سیستمهای بارگذاری واقعی، مدلهای دقیق و کارآمدی از سازههای سوله ایجاد میگردد. نتایج نشان میدهد که مدلسازی سهبعدی سوله امکان پیشبینی تغییر شکل، توزیع و کاهش تنش و تعیین نیازهای تقویتی را به طور کارآمد فراهم مینماید.
مهندس میرزایی ۰۹۱۲۰۶۸۲۴۴۰
همچنین، با استفاده از مدلسازی سهبعدی، امکان کیفیت و ارتقای ابعاد تیرها، ستونها و پوششهای سقفی، کاهش هزینههای اجرایی و بهینه سازی ایمنی و پایداری سیستم سازههای صنعتی فراهم میشود. این پژوهش نقش مهمی را در تصمیمگیریهای مهندسی، مدیریت پروژه و کیفیت مستمر فرآیندهای طراحی سازهای ایفا مینماید و پیشنهادهایی برای ادغام کامل مدلهای سهبعدی با فرآیندهای طراحی به منظور تسهیل انتشار نقشهها و مدارک فنی ارائه میدهد.
مدل سازی سهبعدی سوله : از داده تا اجرای دیجیتال 🏗️📐در عصر فناوری، مدلسازی سهبعدی سولهها به یک ابزار کلیدی برای طراحی، برنامهریزی، و مدیریت عملیات تبدیل شده است. این فرایند با استفاده از تکنیکهای BIM، شبیهسازی سازهای و بهکارگیری دادههای واقعی، امکان بهینهسازی فضا، کاهش هزینهها و افزایش ایمنی را فراهم میکند. 🧩🏢 |
چرا مدل سازی سهبعدی سوله ؟ 🤔
| بهبود فضا و کارایی | مدل سهبعدی به تیم اجرایی پروژه اجازه میدهد تا پیچیدگیهای فضاهای نگهداری، مسیرهای حرکت و جایگذاری پالتها را دقیق ببینند. 🗺️🚚 |
| کاهش ریسکهای طراحی | مجازیسازی و تحلیل بارگذاری قبل از ساخت خطرات را کاهش میدهد. ⚖️💡 |
| هماهنگی بین تخصصها | سازه، برق، تاسیسات و لجستیک در یک مدل یکپارچه همراستا میشوند. 🔌🏗️🧰 |
| مدیریت دارایی و نگهداری | مدلهای BIM به مدیریت دورهای و نگهداری کمک مینمایند. 🧰⏳ |
گامهای مهم در فرایند مدل سازی سهبعدی سوله 🧭
گامهای مهم در فرایند مدل سازی سهبعدی سوله 🧭- جمعآوری دادهها و استانداردها 🚧📋
- نقشههای اجرایی، پلانهای سقف، و مشخصات مصالح
- الزامات ایمنی و استانداردهای نهادی

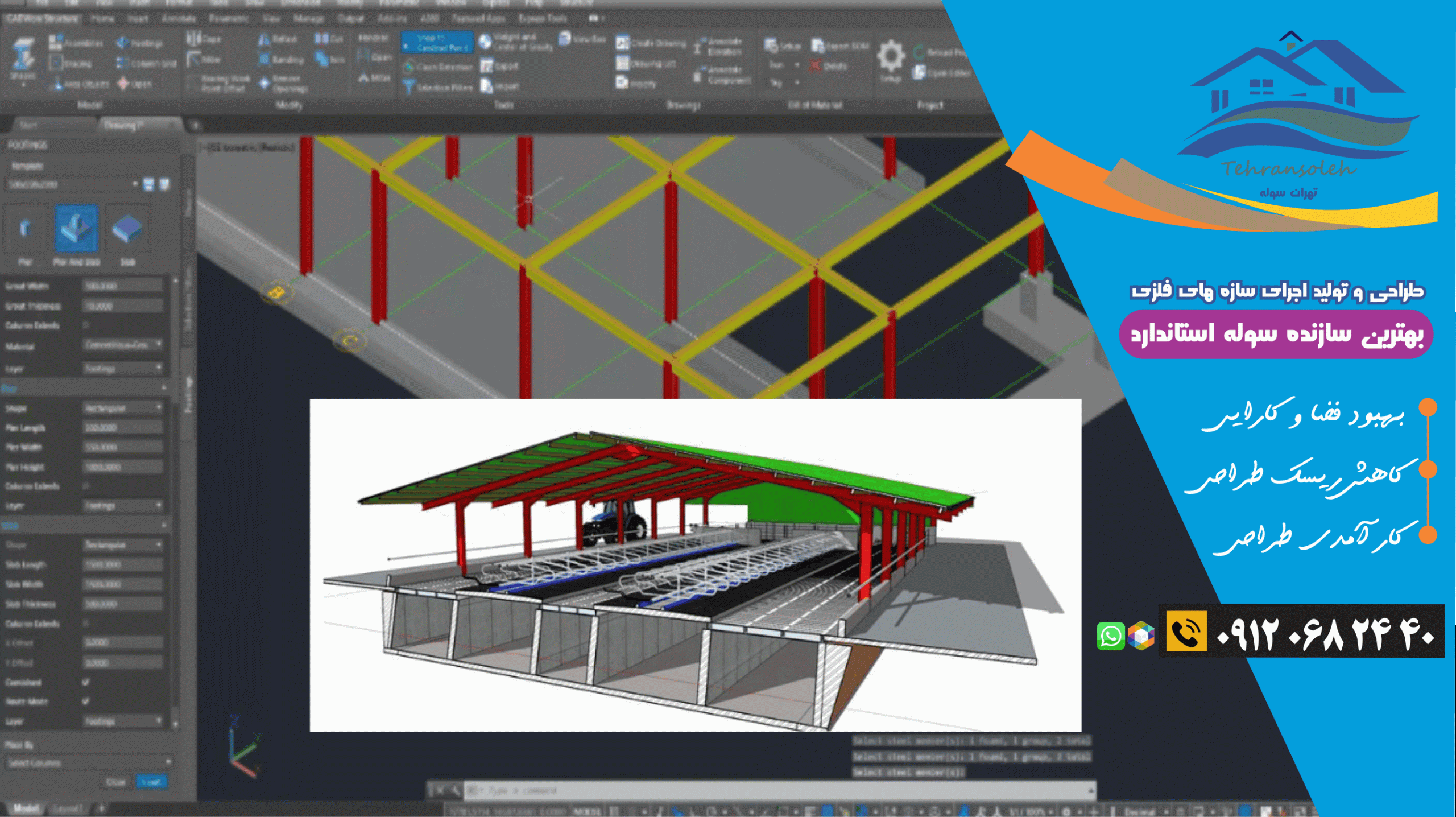

- انتخاب نرمافزار و روش مدل سازی سهبعدی سوله 🧰💻
- استفاده از BIM مانند Autodesk Revit یا ArchiCAD برای مدلسازی سازه و سیستمها
- مدلسازی سطحی (Level of Detail) مناسب برای مرحله design یا fabrication
- ایجاد مدل اولیه سوله 🏗️🧱
- تعریف ابعاد کلی، اسکلت فلزی یا بتنی، و پلهها
- جایگذاری ستونها، تیرها و دهانهها
- مدلسازی سیستمهای جانبی 🔌🚚
- برق، مکانیک، تأسیسات، و سیستمهای حملونقل داخل ساختمان
- مسیرهای لجستیک داخلی مانند قفسهبندی و خطوط انتقال کالا
- شبیهسازی و ارزیابی عملکرد 🧪📈
- تحلیل بار و پاسخ سازه
- بررسی تابعیت فضاها، پایداری آتش، تهویه و نورپردازی
- سناریوهای مختلف بارگذاری و تغییرات عملیاتی
- کیفیت طراحی و بهینهسازی 💡🔄
- تطبیق فضا با نیازهای عملیاتی
- کاهش زمان گردش کار و بهبود جریان مواد
- مدیریت داده و نقشههای ساخت 🗺️🧭
- تولید ارائههای اجرایی، گزارشها و نقشههای ساخت
- اشتراکگذاری مدل با تیمهای پروژه و کارگاه
- نگهداری و بروزرسانی مدل 🧰🕒
- بایگانی تغییرات و نسخهبندی
- بهروزرسانی مدل با تغییرات ساختمانی و عملیاتی
مهندس میرزایی ۰۹۱۲۰۶۸۲۴۴۰
نکات مهم برای بهرهوری بیشتر 🔑
- از ابتدا با تعریف دقیق استانداردهای BIM و LOD مناسب شروع کنید. 📏🎯
- مدل را به بخشهای منطقی تقسیم کنید تا همکاری بین تیمها آسانتر شود. 🪢🤝
- همواره نسخه پشتیبان و چک لیست کیفیت داده داشته باشید تا از صحت اطلاعات مطمئن شوید. 🗂️✅
- شبیهسازیهای دینامیک را برای برنامهریزی نگهداری و ایمنی در نظر بگیرید.
سوله به سازههای فلزی اطلاق میشود که با هدف ایجاد فضایی بدون ستون میانی طراحی میشوند و معمولاً سقفی شیبدار بر روی آنها قرار میگیرد. این سازههای صنعتی یکی از پرکاربردترین گزینهها هستند و بسته به کاربری، طول بلند و دهانهٔ گستردهای دارند. از سولهها در حوزههای مختلفی مثل سوله کارخانهها، انبارها، مرغداریها، آشیانههای هواپیما، سالنهای ورزشی، تعمیرگاهها، پارکینگها، دامداریها، فروشگاهها و موارد متنوع دیگری استفاده میشود. 🏭🏬
🧱 اجزای سازهای سوله
- قابهای اصلی
- لاپه یا پرلین
- میل مهارهای سقفی یا سگراد
- لاپه جانبی یا گیرت
- استرات
- مهاربندهای اصلی قائم
- مهاربند سقف
- وال پست
- سینهبند (Flange Stay)
- پی: غالباً از پیهای منفرد برای انتقال نیروها به خاک استفاده میشود
- جرثقیل
- بست قورباغهای
🧱 اجزای معماری و غیرسازهای سوله
- آبرو یا گاتر
- فلاشینگ
- پوشش سقف
- دیوارهای خارجی
📐 دهانه مفید و ابعاد سوله
- دهانه مفید
- فاصله قابها
- ارتفاع سوله
- ابعاد ستون
- شیب سقف
- سایر مشخصات مربوط به اندازهگذاری
🔗 انواع اتصالات در سوله- مدلهای اتصال و نوع پیوستگی برای کاربریهای مختلف
- استانداردها و شیوههای اجرایی اتصالها
🧭 مدلسازی و بهینهسازی سوله (برنامهریزی و تصمیمگیری)
- مدلسازی هوشمند سوله: از داده تا تصمیمگیری سریع
- سولههای پایدار: مدلسازی انرژی، سازه و جریان کار
- نقشهبرداری دیجیتال سوله: مدل سهبعدی با جزئیات کامل
- از ریزترین تا بزرگترین بخش: مدلسازی عناصر ساختمانی سوله
- مدلسازی پویا سوله: شبیهسازی بارگذاری و عملکرد در زمان
- بهینهسازی طراحی سوله با مدلسازی پیشرفته
- سولههای مدرنی که ترکیبی از سازه، برق و تاسیسات هستند
- مدلسازی بازههای زمانی: برنامهریزی تولید و مسیرهای لجستیک در سوله
- مدلسازی فضاهای نگهداری و حملونقل داخل سوله
- مدلسازی کلانسوله: از پلان تا اجرای کارگاه
- شبیهسازی واقعی سوله برای تصمیمگیری سریع
- دیجیتالیشدن سوله: مدلهای BIM و اجرای پروژه
🎯 انواع اتصالات و روشهای اجرایی در سوله
- انواع اتصالات در سوله: نگاهی به گزینههای مختلف برای اتصال اعضا به هم
- روشهای ساخت و مونتاژ با هدف کاهش زمان اجرا و افزایش ایمنی.
در پایان:
مدل سازی سهبعدی سوله چیزی بیشتر از یک نمایش گرافیکی است؛ این یک ابزار تصمیمگیری است که به بهینهسازی فضا، کاهش هزینهها، و افزایش ایمنی کمک مینماید. با استفاده از دادههای دقیق، فناوری BIM و تحلیلهای پیشرفته، سولهها به ما امکان میدهند که با دیدی جامعتر به عملیات روزمره نگاه کنیم و به سوی کارآمدترین راهحلها گام برداریم.🚀🏗️
