سوله اجرا شده جهت مرغداری و پرورش ماهی ۴۰هزارمتر

مشخصات سوله اجرا شده جهت مرغداری و پرورش ماهی”سوله مرغداری و سوله دامداری”

برای ساخت سوله دامداری سنتی امروزه با پیشرفت امکانات سوله های دامداری و مرغداری مدرن با پایین آوردن هزینه ها و بالابردن استحکام از علم و تجربه مهندسین مان استفاده نموده ایم

برای دریافت نقشه ساخت دامداری گوسفندی pdf  و دانلود نقشه دامداری گوسفندی می توانید با کارشناسان سوله سازی ما تماس بگیرید

سال گذشته نقشه دامداری صنعتی گوسفندی را که در چندین مدل مختلف اجرا شده بود در اختیار دانشجویان قرار گرفته شد.

طرح توجیهی دامداری صنعتی گوسفندی و طرح توجیهی سوله های مرغداری صنعتی را نیز می توانید از همکاران ما تهیه بفرمایید

 نکاتی مهم در نرم افزار طراحی سوله های صنعتی دامداری گوسفندی و سوله های مرغداری صنعتی “سوله مرغداری و سوله دامداری”

یکی از قسمت های مهم در سازه های فلزی استفاده از جوش می باشد.
نرم افزار تکلا برای شاپ دراوینگ امکانات جوش کاملی دارد.
در نرم افزار برای درست کردن قطعات اسمبلی از جوش کاری و پیچ کردن استفاده میکنیم.
برای استفاده از جوش در تکلا 21 به منوی Detailing رفته و روی گزینه Weld رفته و گزینه های اعمال جوش را میتوانید انتخاب نمایید.
قبل از استفاده از گزینه ها بهتر است ابتدا تنظیمات انجام شود.

برای دیدن پنجره تنظیمات دابل کلیک کنید در shortcut جوش در پنجره اصلی و یا کلید shift کیبورد را نگه دارید و روی گزینه create weld در پنجره اصلی کلیک نمایید.
در پنجره باز شده میتوانید مشخصات لازم از قبیل بعد و یا سایز جوش، نوع جوشکاری، الکترود، مشخصات فنی و …. را وارد نمایید.

طراحی سوله صنعتی
امر طراحی سوله کاریست تخصصی و بسیار دقیق، فاکتورهای مهمی در طراحی دخیل هستند که بی توجهی به آنها می تواند هم هزینه ی گزافی را به سازنده تحمیل کند که صرفه ی اقتصادی را زیر سوال می برد و هم ممکن است نتیجه ی معکوس داده و استحکام و پایداری سازه را تضعیف نماید.

برای طراحی یک سوله اطلاعات زیر مطلوب است :

• بار برف و نیروی باد روی سوله
• ارتفاع جانبی سوله
• شیب مورد نظر سقف و طبیعتاً محاسبه ی ارتفاع تاج سوله
• طول دهانه ی عرضی سوله
• طول دهانه های طولی و تعداد قاب های طولی در نظر گرفته شده سوله
• آیا جرثقیل در طراحی سوله در نظر گرفته شود یا خیر ؟
• پوشش مورد نظر سقف .

با دانستن اطلاعت فوق و ابعاد در نظر گرفته شده جهت سوله اقدام به طراحی آن می نماییم که در نهایت تبدیل به نقشه ای اجرایی و اجرای سازه خواهد شد اما اجرای سازه ی سوله در ظاهر آسان اما در باطن مشکل است و تیم های مهندسی خاصی هستند که نسبت به اجرای سوله اقدام می کنند.

مونتاژ و رگلاژ و تنظیم قاب های سوله کاریست بسیار حساس، همواره در نظر داشته باشید که مهاربندهای جانبی سوله به سرعت و همزمان اجرا گردند زیرا یکی از نقاط ضعف سازه ی سوله ضعف پایداری آن در برابر نیروهای جانبی ست که البته این امر توسط مهاربندهای جانبی کاملا مهار می گردد اما زمان اجرای آن از اهمیت قابل ملاحظه ای برخوردار است.

مرحله برش وسوراخکاری سوله

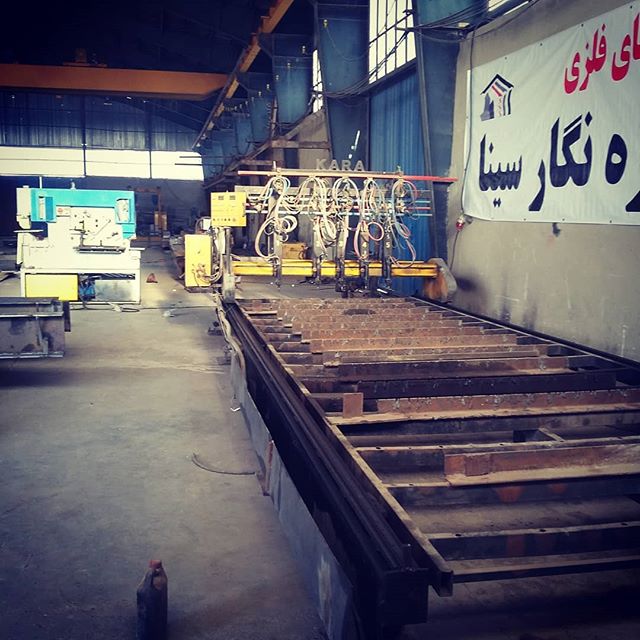

قبل از ساخت اجزای مختلف سوله ، با استفاده از نقشه های سفارش ساخت(SHOP DRAWING) ورق در محل کار گاه بوسیله گیوتین ( قیچی آهن بر ) برش خورده و بعد مونتاژ شده و جوشکاری می شود سوراخکاری های لازم نیز در همین مرحله انجام می شود .
SHOP DRAWING به نقشه هایی گفته می شود که جزییات دقیق یک ستون یا رفتر شامل ضخامت، تعداد ، طول ،عرض و سایر مشخصات لازم جهت ساخت قطعه را داراست و از روی نقشه های اصلی و اولیه تهیه می شود و در مرحله تهیه نقشه های فوق باید توجه و دقت بسیاری صورت گیرد چرا که هرگونه اشتباهی در این مرحله باعث خسارت هنگفتی خواهد شد .

تایید و رنگ سوله صنعتی _در سوله مرغداری و سوله دامداری
قبل از رنگ آمیزی، قطعات توسط مهندسین بازبینی و تائید می شود و در صورت نیاز برای سند بلاست فرستاده می شود و بعد از تمیزکاری برای رنگ آمیزی آماده می شوند. در این مرحله دو یا سه لایه رنگ بر روی ستونها و شاهتیرها و سایر اجزای فلزی زده می شود که تعداد لایه ها و نوع رنگ در مشخصات فنی ونقشه ها موجود می باشد .

رنگ آمیزی سوله های صنعتی:
رنگ آمیزی سوبه  با قلمو مجاز نیست و حتماً بایستی با پیسوله رنگ آمیزی صورت بگیرد .
سند بلاست به عملیاتی گفته می شود که طی آن ماسه سیلیسی با فشار بر روی قطعه پاشیده می شود تا علاوه بر پاک کردن زنگ زدگی ، سطح را برای رنگ زدن آماده کند .

معمولاً تمامی قطعات فلزی قبل از رنگ سند بلاست می شوند .

نکته مهم در عملیات سند بلاست این است که باید از زیاده روی در این امر خودداری کرد چرا که این کار باعث فرسایش و نازک شدن لایه های فلزی می شود .

حمل و نصب سوله های صنعتی شرکت سازه نگار سینا

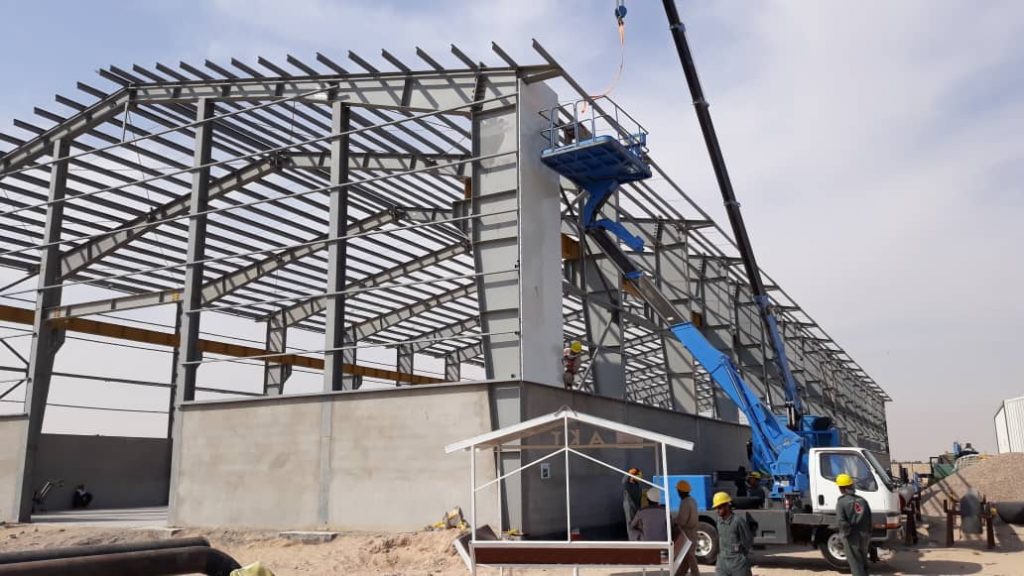

بعد از رنگ ، مرحله حمل و نصب می باشدکه قطعات ساخته شده از محل ساخت (کارگاه) به محل نصب ( زمین خریدار ) انتقال داده می شود و اکیپ نصاب برای نصب سوله به محل اعزام می شوند .

نصب به وسیله جرثقیلهای سنگین انجام می شود .

در این مرحله باید دقت نمود که حتما قاب به صورت کامل نصب شود ، چرا که به علت بلندی ستونها در صورت عدم نصب رفترها و نصب ستون به صورت تکی و رها کردن آن امکان واژگونی ستون وجود دارد .

بارهای محاسباتی سوله
بارهای وارد بر یک ساختمان صنعتی شامل موارد زیر هستند که بایستی با توجه به توصیه آئین نامه های معتبر محاسبه و به صورت مناسب بر قاب صنعتی اعمال گردند بار مرده سوله شامل وزن قطعات مختلف قاب ، پوشش سقف ، پشم شیشه و توری مرغی می باشد.

بار برف سوله
با توجه به موقعیت جغرافیائی و محل قاب صنعتی از نظر مقدار ریزش برف ، وزش باد و شیب سقف قاب صنعتی بارهای حاصل از برف بر قاب تعیین و به آن اعمال می گردند.

بار باد سوله
بار ناشی از وزش باد به صورت جانبی و افقی در امتداد محورهای اصلی ساختمان صنعتی اعمال می شود.

بار زلزله سوله
بار زلزله نیز بایستی بر اساس روابط پیشهادی آئین نامه های بارگذاری تعیین و به گونه ای مناسب و به صورت افقی بر قاب صنعتی اعمال شوند.

نیروی زلزله تابعی از وزن سازه ، ضریب بار قاب سازه و … می باشد.

بار جرثقیل سوله
در بعضی از ساختمان های صنعتی ، جرثقیلهائی برای جابجایی اشیا سنگین در جهات طولی و عرضی سالن تعبیه می شود.

پل اصلی و ریل های جرثقیل بایستی برای بحرانی ترین نوع بارگذاری طراحی شوند.

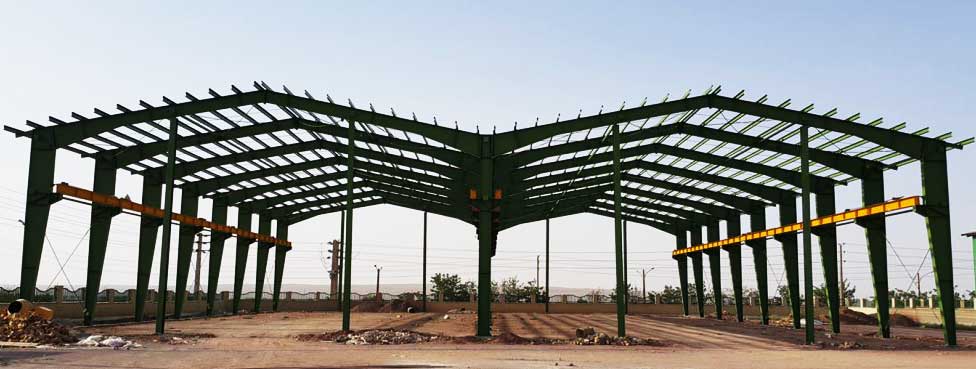

ساخت دامداری صنعتی یا سوله ایی که در دامداری های صنعتی مورد استفاده و ساحنم قرا ر میگیرد سازه ای فلزی با سقف شیب دار است که بر اساس محاسبات فنی خاص طراحی و ساخته می شود. از این نوع سازه در کارخانه ها، اسکلت ساختمان، انبارها، مرغداری ها، آشیانه های هواپیما، تعمیرگاه ها، فروشگاه ها و سالن های ورزشی که با قاب هایی با دهانه بزرگ نیاز است استفاده می شود.

نگاهی کوتاه به تاریخچه ساخت سازه های فلزی و سوله های صنعتی
